适用范围
● 适用于石油开采、炼油、化工、军工等危险环境场所
● 适用于爆炸性气体环境1区、2 区场所
● 适用于可燃性粉尘环境 20 区、21 区、22 区场所
● 适用于 IIA、IIB、IIC 类爆炸性气体环境
● 适用于铠装电缆，电缆布线
● 适用于带钢丝铠装、编织铠装和钢带铠装的电缆夹紧密封
技术参数
● 防爆标志: Ex eb llC Gb；Ex db llC Gb；Ex tb lllC Db
● 防护等级: IP66
● 工作温度: -40℃ +100℃
● 产品材质: 黄铜镀镍、304不锈钢、316不锈钢，其他可定制
● 接口螺纹: M 公制螺纹、NPT螺纹及G管螺纹线，其他可定制
订货须知
● 产品型号规格，例如:BDM-E(X)-G1/2″
● 产品根据用户要求配置;锁母、密封垫圈、接地片、护罩等附件

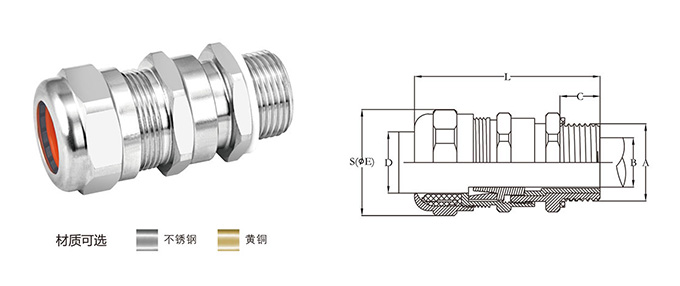

| 规格(A)公制 | 规格(A)NPT | 规格(A)G | 出线端电缆最大外径(B) | 适应电缆外径范围(D) | 螺纹长度(C) | 长度(L) | 对边/最大外径S(φE) |
|---|---|---|---|---|---|---|---|
| M20X1.5S | 1/2S | 1/2″S | 11 | 6-12 | 15 | 74 | 27(30) |
| M20X1.5 | 1/2 | 1/2″ | 11 | 9-15 | 15 | 74 | 27(30) |
| M25X1.5S | 3/4S | 3/4″S | 14 | 9-15 | 15 | 78 | 34(37) |
| M25X1.5 | 3/4 | 3/4″ | 14 | 12.5-20.5 | 15 | 78 | 34(37) |
| M32X1.5S | 1S | 1″S | 20 | 12.5-20.5 | 19 | 84 | 42(45) |
| M32X1.5 | 1 | 1″ | 20 | 17-26 | 19 | 84 | 42(45) |
| M40X1.5S | 1¼S | 1¼″S | 26 | 17-26 | 19 | 88 | 48(52) |
| M40X1.5 | 1¼ | 1¼″ | 26 | 22-33 | 19 | 88 | 48(52) |
| M50X1.5S | 1½″ | 1½″S | 34 | 22-33 | 19 | 98 | 60(65) |
| M50X1.5 | 1½ | 1½″ | 34 | 28-41 | 19 | 98 | 60(65) |
| M63X1.5S | 2S | 2″S | 44 | 28-41 | 22 | 108 | 70(75) |
| M63X1.5 | 2 | 2″ | 44 | 36.5-52.5 | 22 | 108 | 70(75) |
